Inspección en movimiento
La serie FreeScan Omni es la primera plataforma de escaneado 3D de metrología certificada, independiente e inalámbrica del sector. Gracias a su sistema informático integrado y a su arquitectura escalable, permite realizar escaneados e inspecciones de alto rendimiento en el propio dispositivo, al tiempo que admite una ampliación flexible para futuras aplicaciones.
Inalámbrico y autónomo
Precisión de grado metrológico certificada
Láser azul e IR VCSEL
Módulo de inspección certificada
Fotogrametría de vídeo integrada
Reconocimiento de características de IA

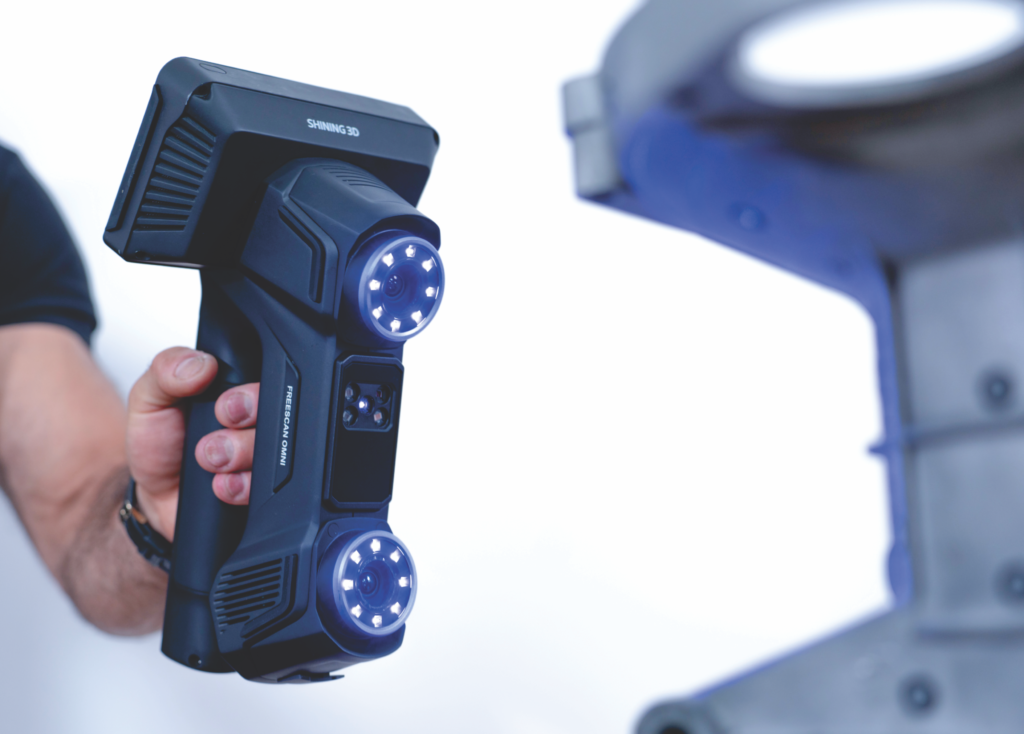

FreeScan Omni
Encontremos una solución personalizada para su aplicación
Soluciones 3D para la Industria

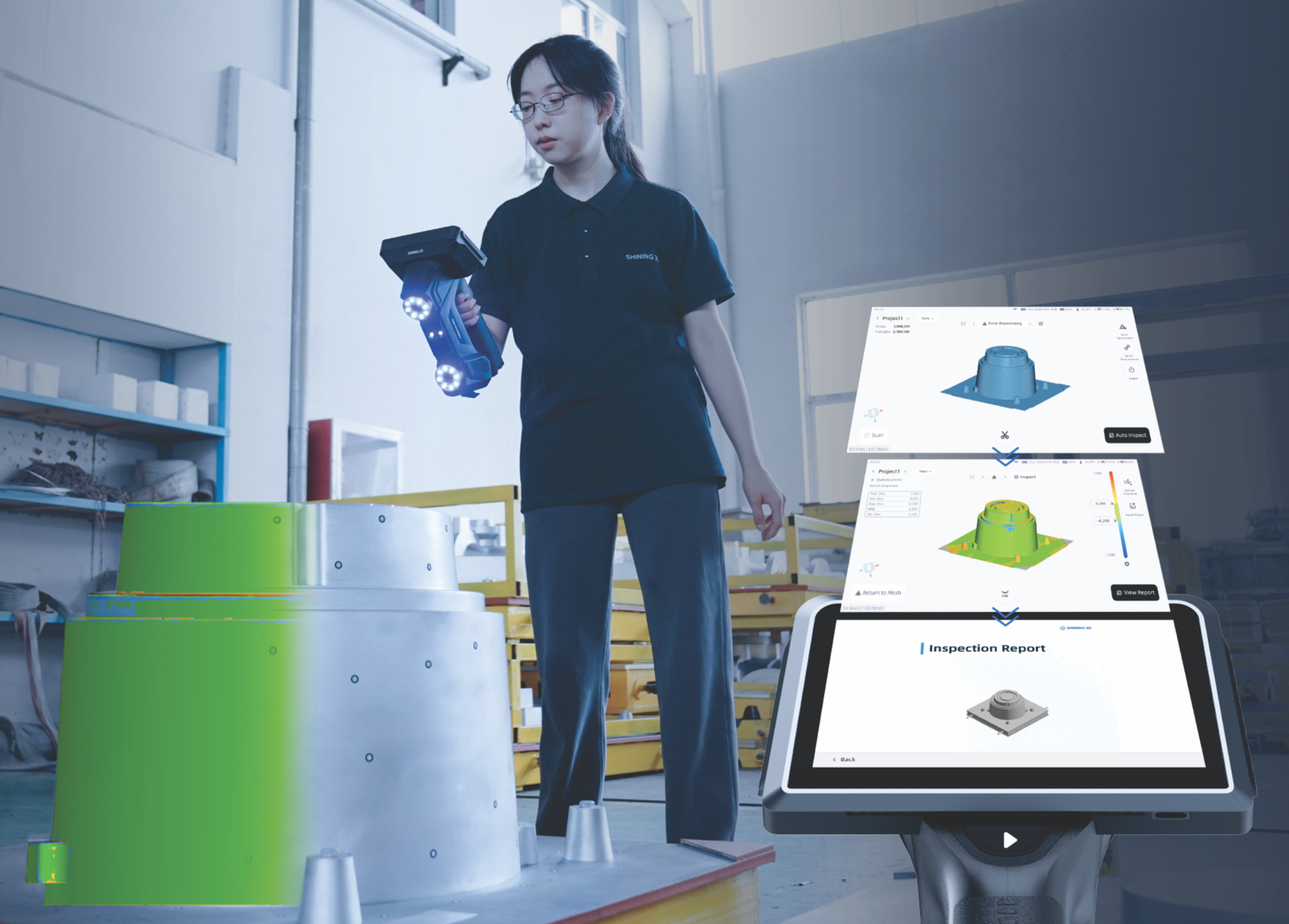

Inspección por escáner de grado metrológico

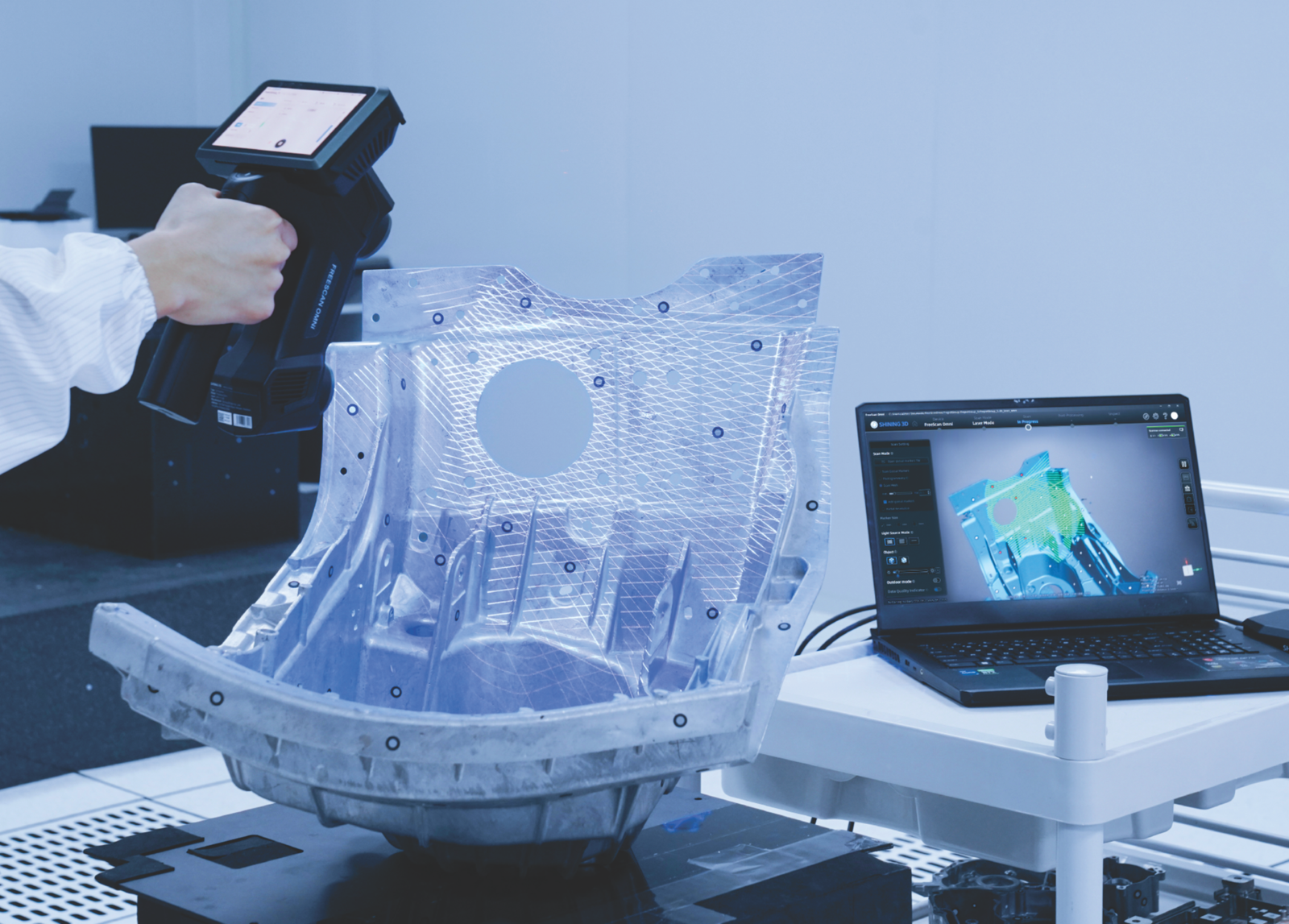

Desde la digitalización y el mallado hasta la inspección y la generación de informes, todos los pasos se completan a la perfección directamente en el escáner. Con plantillas preestablecidas y una interfaz intuitiva, el personal de primera línea solo tiene que escanear la pieza y obtener informes instantáneos y coherentes, lo que hace que el control de calidad sea eficiente y escalable.
- Software integrado con certificación PTB
- Inspección automatizada e intuitiva
- Informes y exportación sin esfuerzo

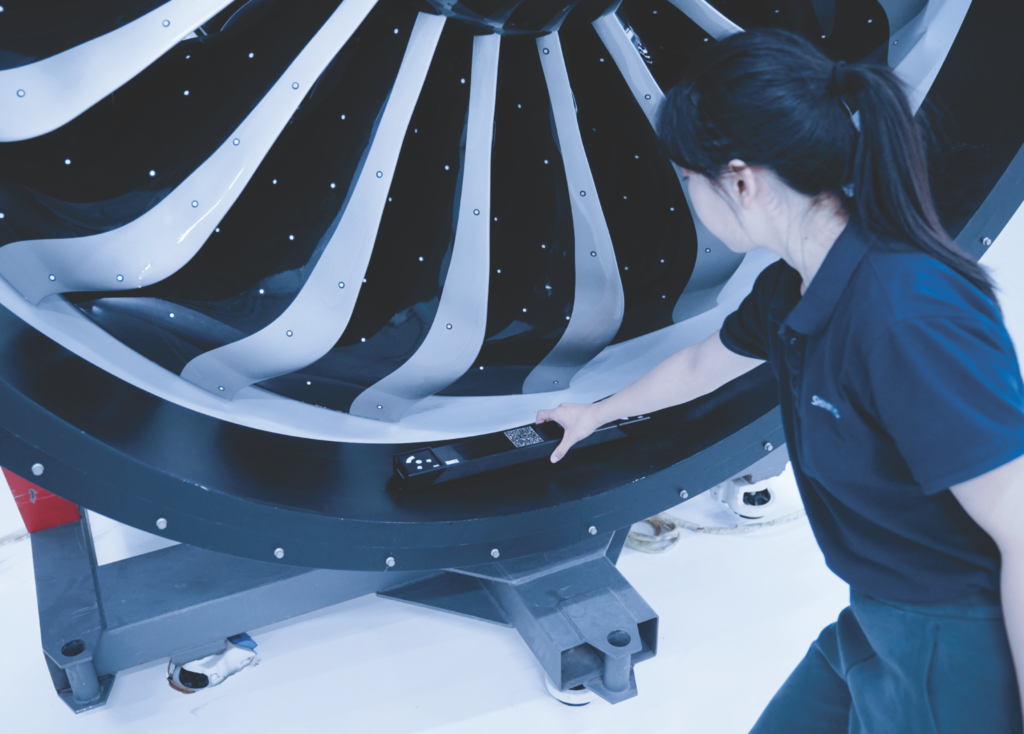

Fotogrametría de vídeo (VPG)
La serie FreeScan Omni es compatible con la fotogrametría de vídeo (VPG) patentada por SHINING 3D, que elimina la necesidad de marcadores codificados. Al integrar la tecnología de fotogrametría con una barra de calibración, permite la verificación de marcadores en tiempo real a través de la captura de vídeo. Esto garantiza una precisión volumétrica constante y agiliza el proceso de configuración para una exploración eficaz de objetos de gran tamaño.

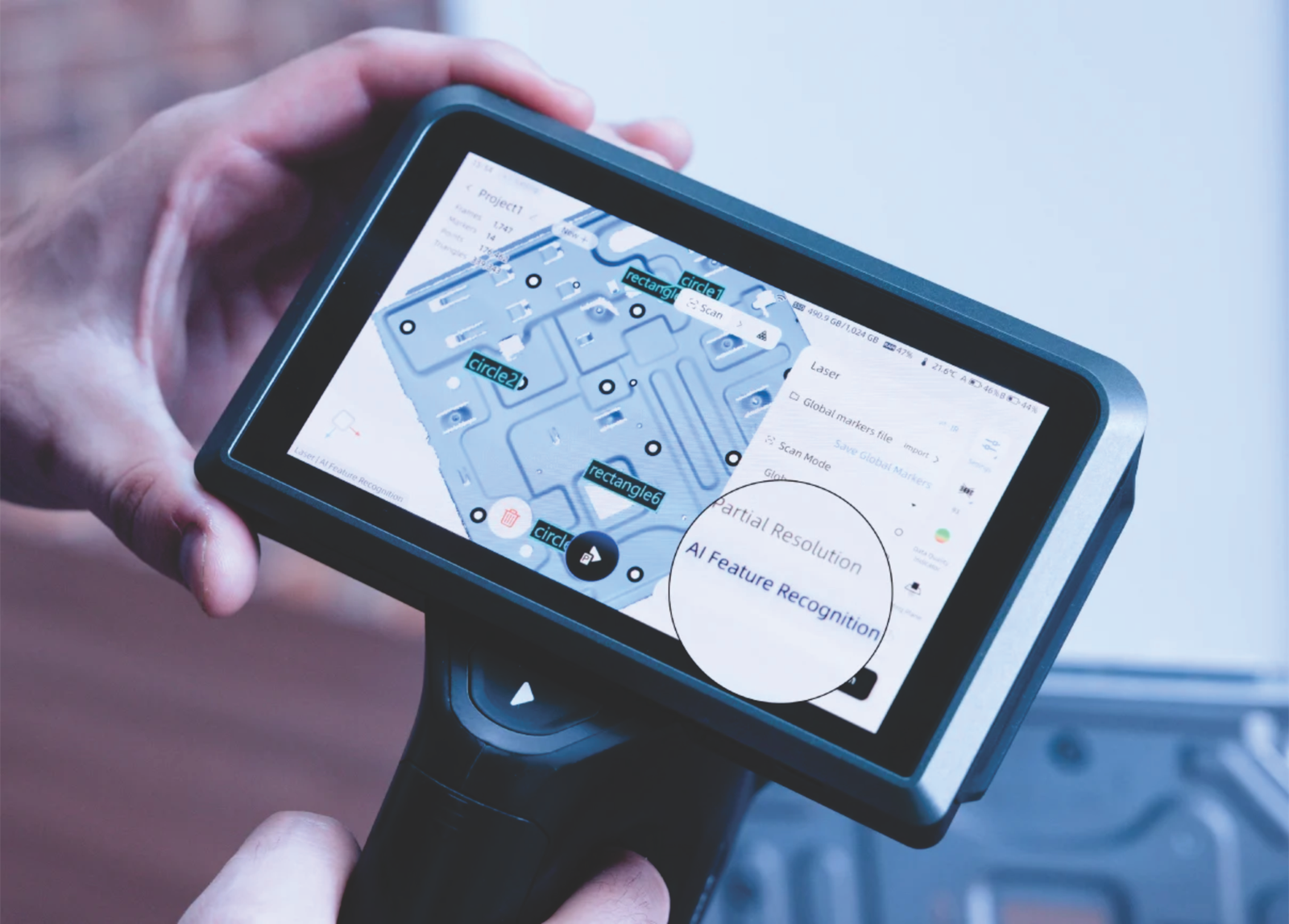

Reconocimiento de características de IA
La detección inteligente de límites proporciona una medición rápida y precisa de orificios redondos, rectangulares y ranuras, garantizando una captura de datos de alta calidad y precisión.

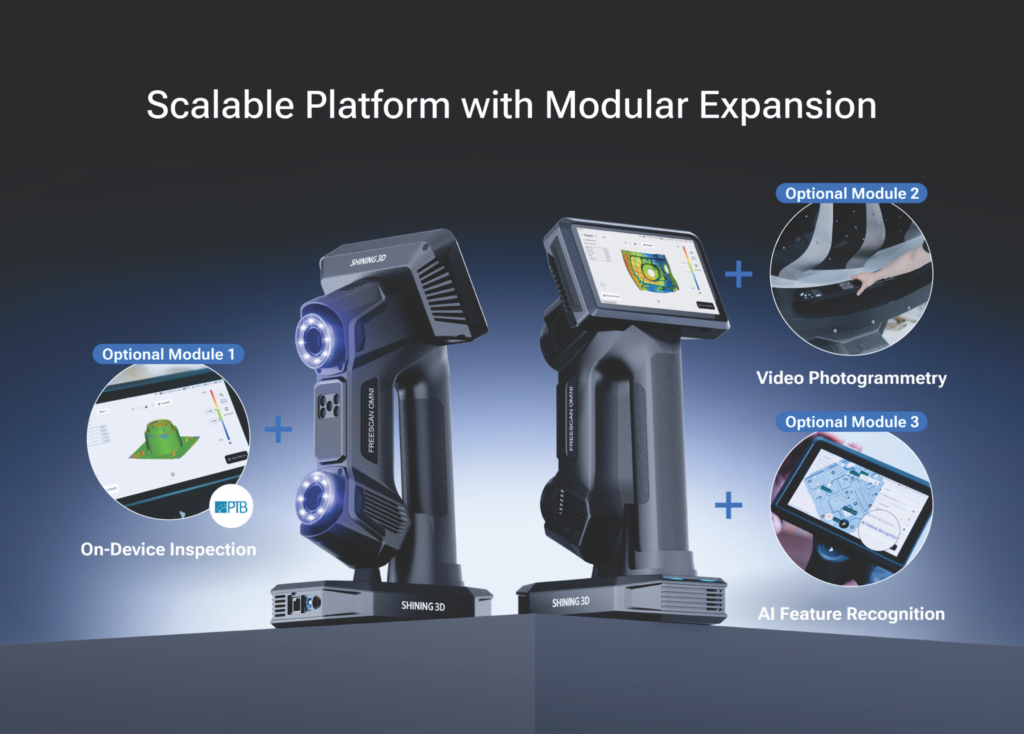

Ampliación flexible para necesidades cambiantes
FreeScan Omni es una solución de escaneado a inspección totalmente integrada en el dispositivo que completa el escaneado, la inspección y la generación de informes en una configuración emblemática .
FreeScan Omni Lite comparte la misma base de hardware que FreeScan Omni, ofreciendo una precisión certificada y un escaneado de alto rendimiento. A medida que evolucionan las necesidades de la aplicación, FreeScan Omni Lite puede ampliarse
Diseñado para el control de calidad in situ
- Precisión metrológica certificada: Verificada según VDI/VDE 2634 Parte 3 y alineada con las normas técnicas ISO 10360, lo que garantiza resultados de medición coherentes y trazables (0,02 + 0,03 mm/m) en cualquier entorno in situ.
- Procesador informático ultrarrápido: Equipado con un procesador de alto rendimiento, la serie FreeScan Omni aprovecha un módulo informático basado en el borde para un escaneado 3D y un procesamiento de datos rápidos, mejorando significativamente la eficiencia del flujo de trabajo.
Poder sin límites
La serie FreeScan Omni ofrece una experiencia totalmente inalámbrica, eliminando los cables de alimentación y de datos. El escaneado, el procesamiento y la inspección se realizan íntegramente en el dispositivo. Las baterías extraíbles permiten cambiarlas sin interrupciones ni tiempos de inactividad.
Múltiples modos de escaneado para uso industrial
- Modo de exploraciónde alta velocidad con 93 líneas láser para exploraciones generales
- Modo de escaneadodetallado con 25 líneas láser paralelas
- Modo de escaneadode bolsas profundas con 1 línea láser
- Modo de escaneado rápido IR para escaneados rápidos sin marcadores
.

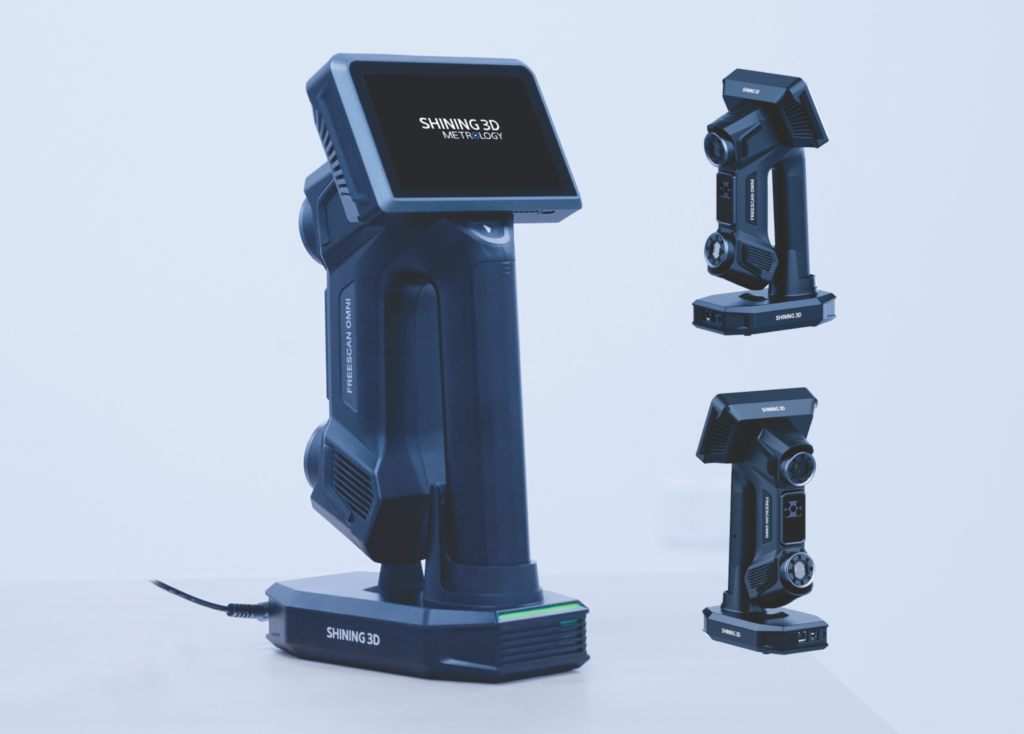

Set de alimentación y Wi-Fi en una sola base
- Aumento rápido de la potencia: siempre listo para funcionar.
- Configuración de red automática: basta con acoplar una vez para conectarse.
Precisión metrológica certificada
- Normas verificadas: Rigurosas pruebas de aceptación basadas en VDI/VDE 2634 e ISO 10360.

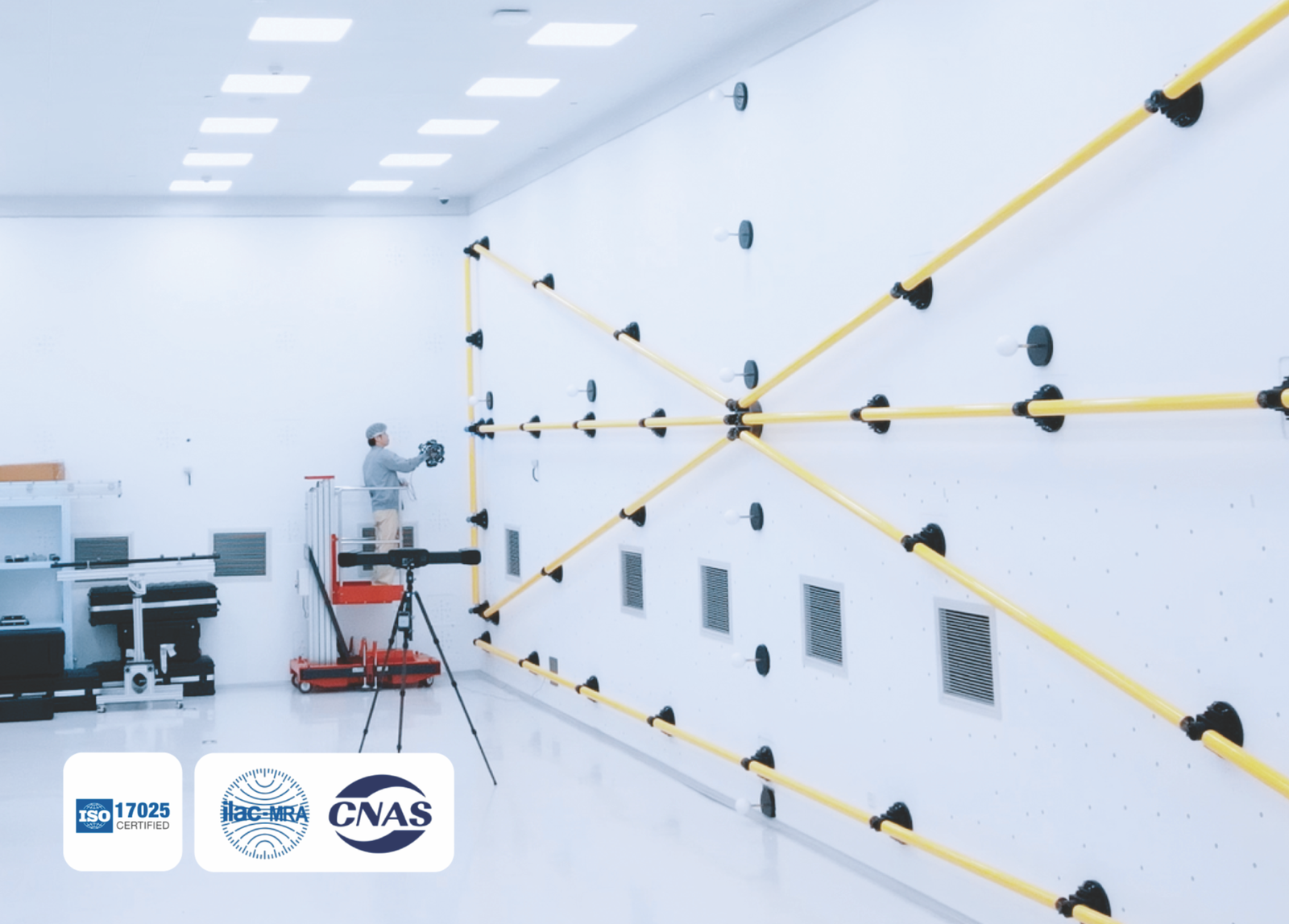

- Laboratorio acreditado: Calibrado en nuestro laboratorio de precisión ISO/IEC 17025.
- Trazabilidad total: Nuestro sistema de control integrado garantiza la trazabilidad internacional de cada medición.
.
INSPECCIÓN EN MOVIMIENTO
La metrología 3D de SHINING lleva la medición de precisión de los laboratorios aislados directamente a la planta de producción y más allá, lo que permite garantizar la calidad en tiempo real en todas las fases de la producción.
FreeScan Omni
Encontremos una solución personalizada para su aplicación
Lo que puede conseguir con nuestros escáneres
Descubra cómo la integración de nuestros escáneres en su flujo de trabajo puede mejorar la eficacia y ayudarle a obtener resultados extraordinarios.
Automotriz
FreeScan Omni
La serie FreeScan Omni ha sido diseñada para ofrecer una adaptabilidad excepcional, manejando sin esfuerzo una amplia gama de tipos de superficies, incluidas las altamente reflectantes y las negras. Su avanzado modo de infrarrojos (IR) mejora aún más la flexibilidad al permitir el escaneado sin marcadores, lo que lo convierte en una solución muy versátil.
Aeronautica
FreeScan Omni
La industria de la aviación civil exige los más altos estándares a nivel mundial. Desde el desarrollo y diseño hasta la fabricación e inspección, cualquier error puede tener graves consecuencias. Los escáneres SHINING 3D ofrecen soluciones visuales de alta precisión para cumplir con los estrictos requisitos de inspección en la fabricación
Industria pesada
FreeScan Omni
Los escáneres 3D de alta precisión de SHINING 3D ofrecen soluciones no destructivas para la medición, detección de defectos y adquisición de datos GD&T de equipos de la industria pesada, maquinaria energética y minera y servicios públicos, obteniendo sin esfuerzo datos 3D sin piezas móviles.
Energía
FreeScan Omni
La energía, la industria pesada y los servicios públicos suelen implicar piezas mecánicas y materiales de construcción de gran tamaño, como tuberías de energía, álabes de turbinas, chasis de excavadoras, etc. La fabricación y el procesamiento de estos componentes industriales requieren un estricto control de calidad
FreeScan Omni
Encontremos una solución personalizada para su aplicación
Software FreeScan Omni
Características
FreeScan Omni
FreeScan Omni Lite
Módulo de inspección SHINING3D para PC
Inspección en el dispositivo
Fotogrametría de vídeo (VPG)
Reconocimiento de características de IA
Dos modos de trabajo（PC y modo autónomo）
Múltiples modos de escaneado (alta velocidad / detallado / bolsillos profundos / escaneo IR)
Datos técnicos
Escaneado de alta velocidad
Incluido (93 líneas láser) | VCSEL.
Exploración detallada
Incluido (25 líneas láser paralelas)
Escaneado de barrenos profundas
Incluido (1 línea láser)
VPG
Compatible (no se necesitan marcadores codificados)
Precisión de la extensión volumétrica con VPG
0,02 + 0,015 mm/m
Velocidad de exploración
7.619.000 puntos/s
Resolución
0,01 ~ 10 mm
Máx. FOV
Láser: 580 x 650 mm; IR: 1205 x 1104 mm
Conexión
Modo inalámbrico y con cable
Profundidad de campo
830 mm (170 ~ 1000 mm)
Peso neto
≤1,1 kg
Certificaciones
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Prueba de aceptación
VDI/VDE 2634 Parte 3 & ISO 10360 (Probado en el laboratorio acreditado ISO/IEC 17025)
