Máquinas de medición de superficies y contornos de ZEISS
SURFCOM / RONDCOM
SURFCOM NEXT
Series
SURFCOM NEXT
Conozca mas sobre estos equipos para medir contorno y superficie. Especificaciones, características, etc.
SURFCOM CREST
SURFCOM CREST
Conozca mas sobre estos equipos para medir contorno y superficie. Especificaciones, características, etc.
SURFCOM C5
SURFCOM C5
Conozca mas sobre estos equipos para medir contorno y superficie. Especificaciones, características, etc.
.
Tome Acción
Encontremos una solución personalizada para su aplicación
Soluciones en máquinas para medir contornos y superficies de ZEISS
Serie de equipos SURFCOM NEXT
Flexibilidad total para su aplicación
Las máquinas de medición de contornos y superficies de ZEISS ofrecen sensores diferentes, a veces combinables, para mediciones de rugosidad, mediciones de contornos o ambas.
Serie SURFCOM NEXT - Características
Flexibilidad preparada para el futuro
Con dos tamaños diferentes de mesa de medición de granito y tres tamaños diferentes de columnas para elegir, ZEISS ofrece una amplia gama de soluciones para diversas aplicaciones.
Preparado para el futuro gracias a la capacidad multisensor con sensores ópticos y táctiles.
Todas las probetas táctiles son intercambiables sin herramientas ni tornillos.
Accionamiento lineal magnético patentado para una mayor eficiencia
El accionamiento lineal magnético sin contacto patentado hace que SURFCOM NEX sea altamente eficiente y requiera poco mantenimiento. Permite una velocidad de posicionamiento hasta siete veces más rápida.
Opciones
La serie SURFCOM NEX ofrece una amplia gama de soluciones. De esta manera brindamos la mejor solución para su aplicación..
SURFCOM NEX 001
- El mejor ruido residual de su clase (Rz 0) gracias a un accionamiento lineal de baja vibración
- Resolución de hasta 0,1 nm en un rango de 6,4 µm y 20 nm en un rango de 1000 µm
- Con la unidad de inclinación del controlador como opcional, es posible inclinar manualmente la unidad de inclinación hasta +/- 5 grados

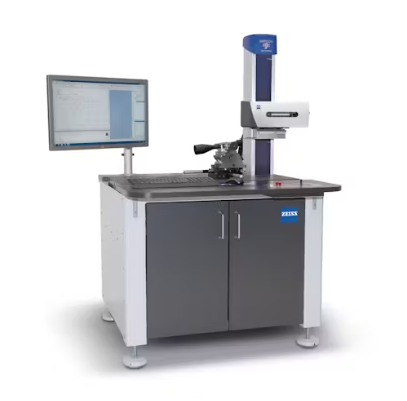

SURFCOM NEX 030
- Palpadores estándar de hasta 529 mm para mediciones en elementos profundos
- Mediciones eficientes de contorno con protección contra colisiones como característica estándar
- Con la unidad de inclinación del controlador como opcional, es posible inclinar manualmente la unidad de inclinacion +/- 15 grados

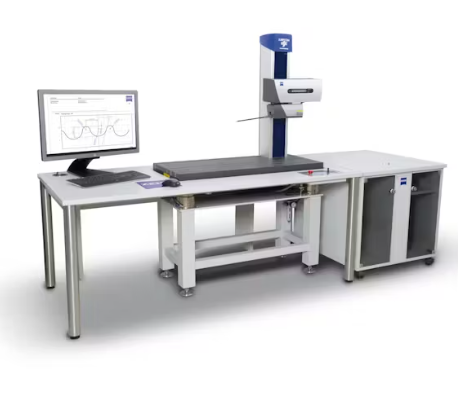

SURFCOM NEX 040
- Estación de medición de contornos de alta precisión
- Estación de medición CNC con mayor precisión y configuración automatizada de la fuerza de escaneo
- Con la unidad de inclinación del controlador como opcional, es posible inclinar manualmente la unidad de inclinación hasta +/- 15 grados
- Palpadores estándar de hasta 529 mm para mediciones en elementos profundos
SURFCOM NEX 031
- Estación de Medición combinada para medir rugosidad y contornos
- Combina las ventajas del SURFCOM NEX 001 y SURFCOM NEX 031
SURFCOM NEX 040
- Estación de medición CNC combinada con mayor precisión para medir rugosidad y contornos
- Combina las ventajas del SURFCOM NEXT 001 y SURFCOM NEXT 041

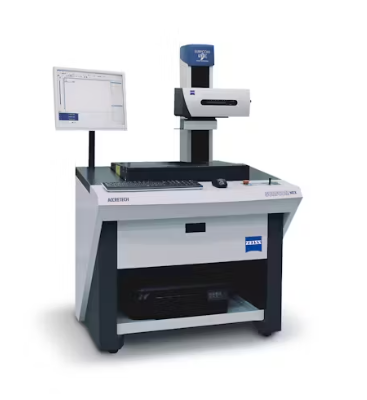

SURFCOM NEX 100
- Estación de medición híbrida universal
- La sonda dual de alta precisión permite mediciones de rugosidad y contorno en una sola pasada sin la necesidad de cambiar el sensor
SURFCOM NEX con sensor de luz blanca
- Sensor óptico para mediciones de rugosidad.
- El SURFCOM NEX con sensor de luz blanca utiliza luz para realizar mediciones sin contacto, lo que hace que la máquina de medición sea especialmente adecuada para superficies sensibles.

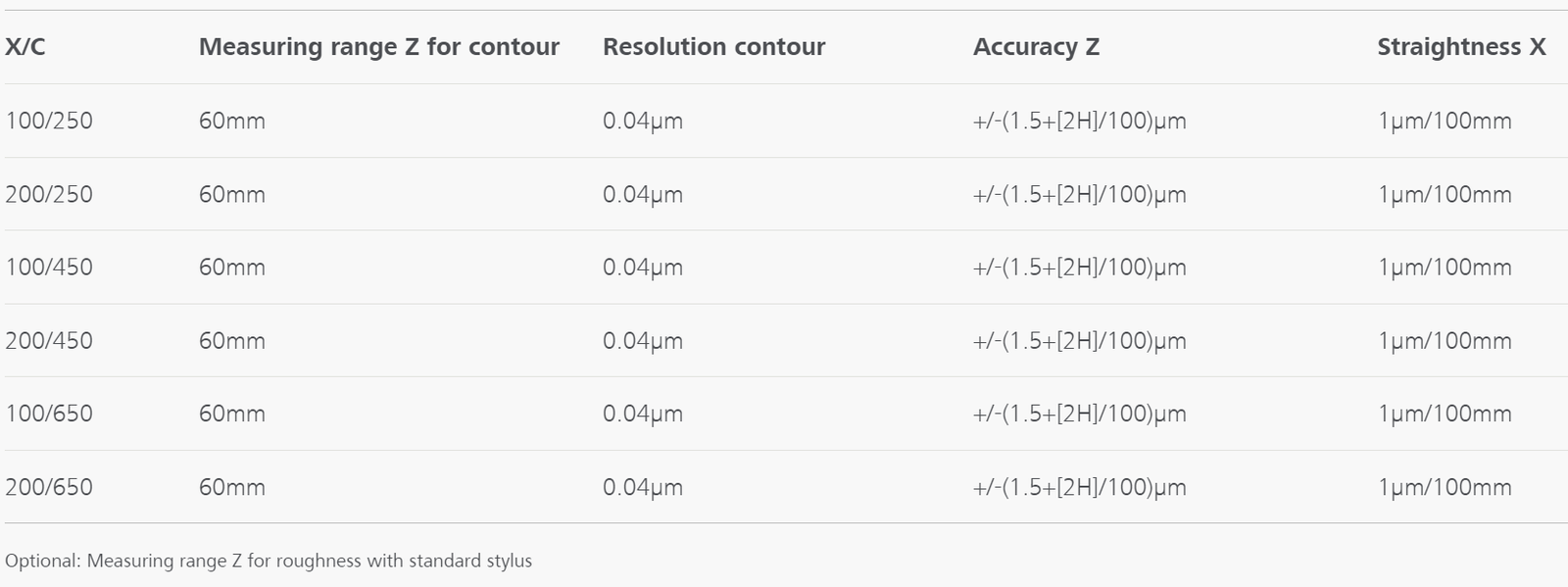

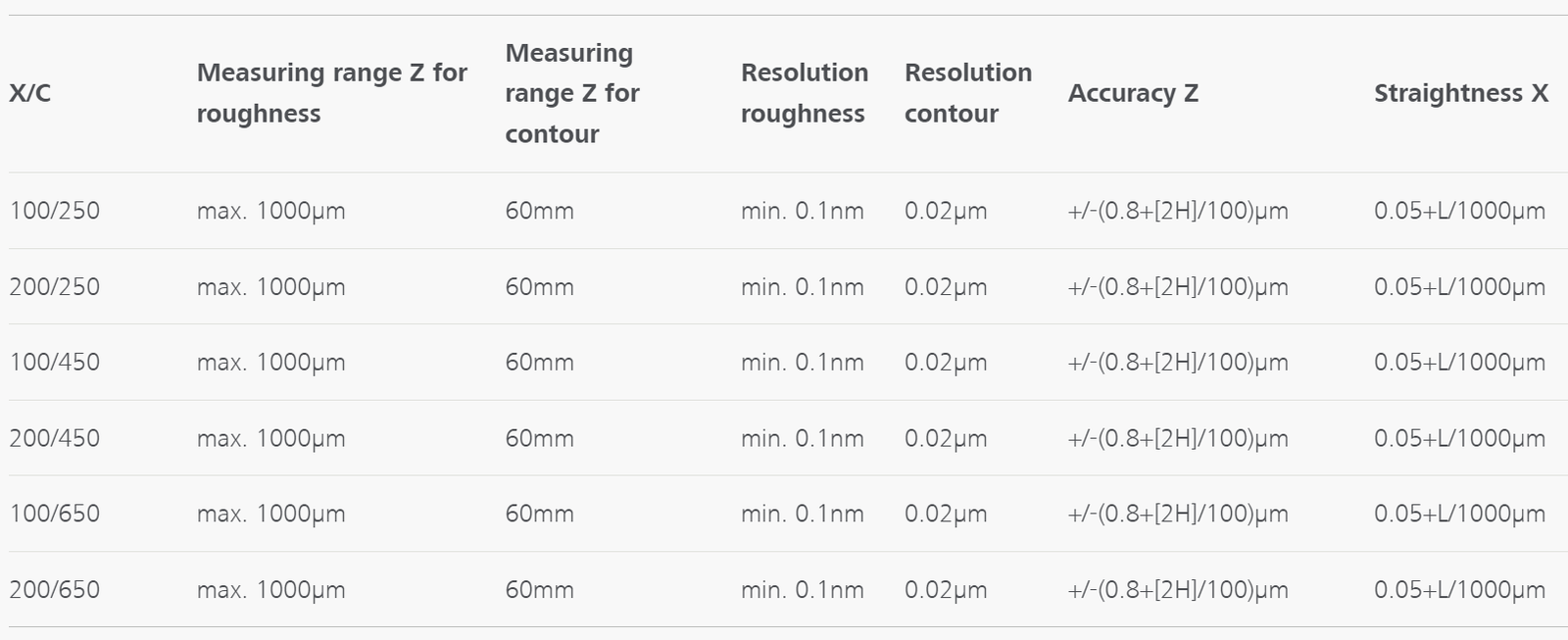

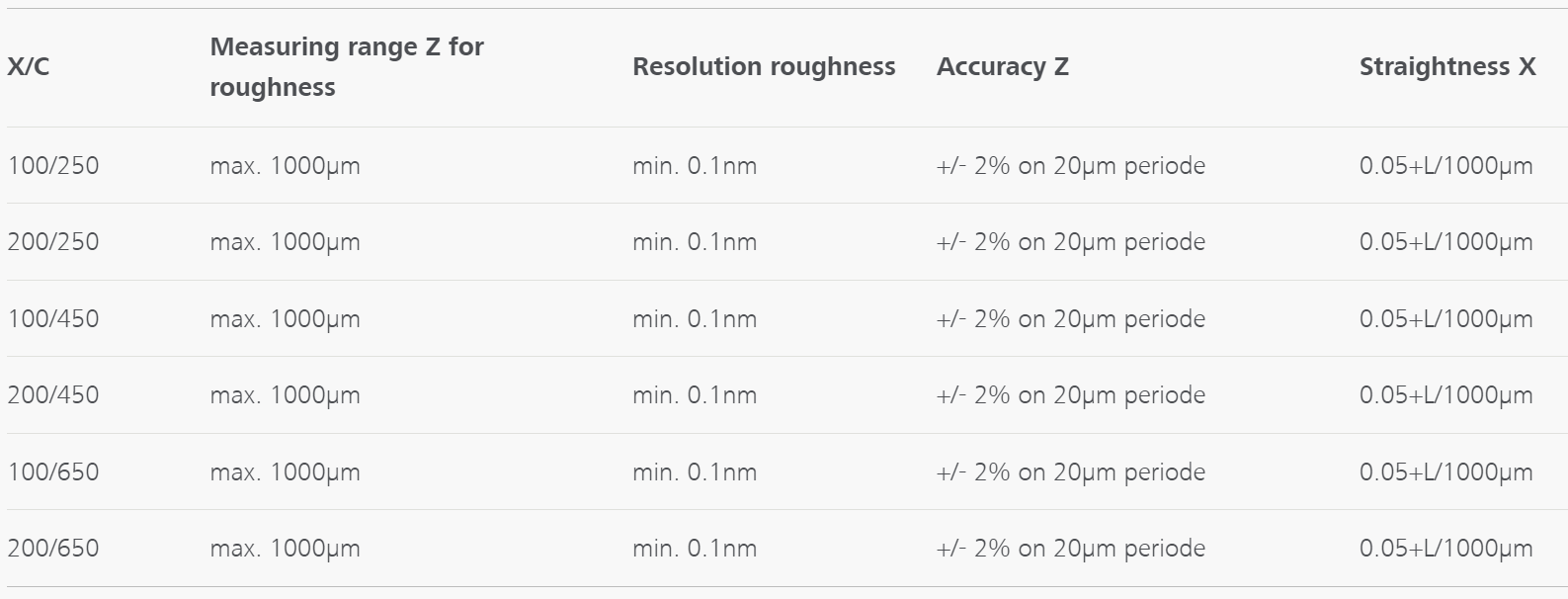

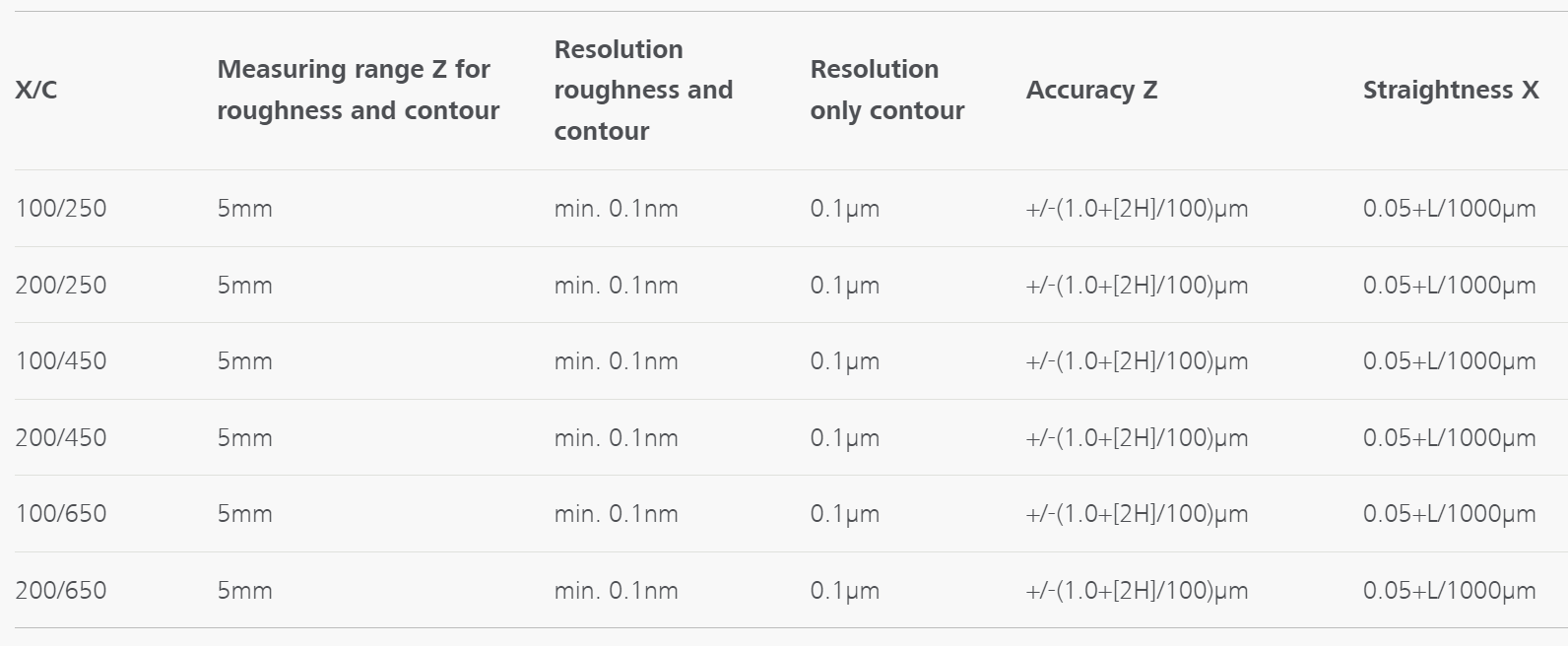

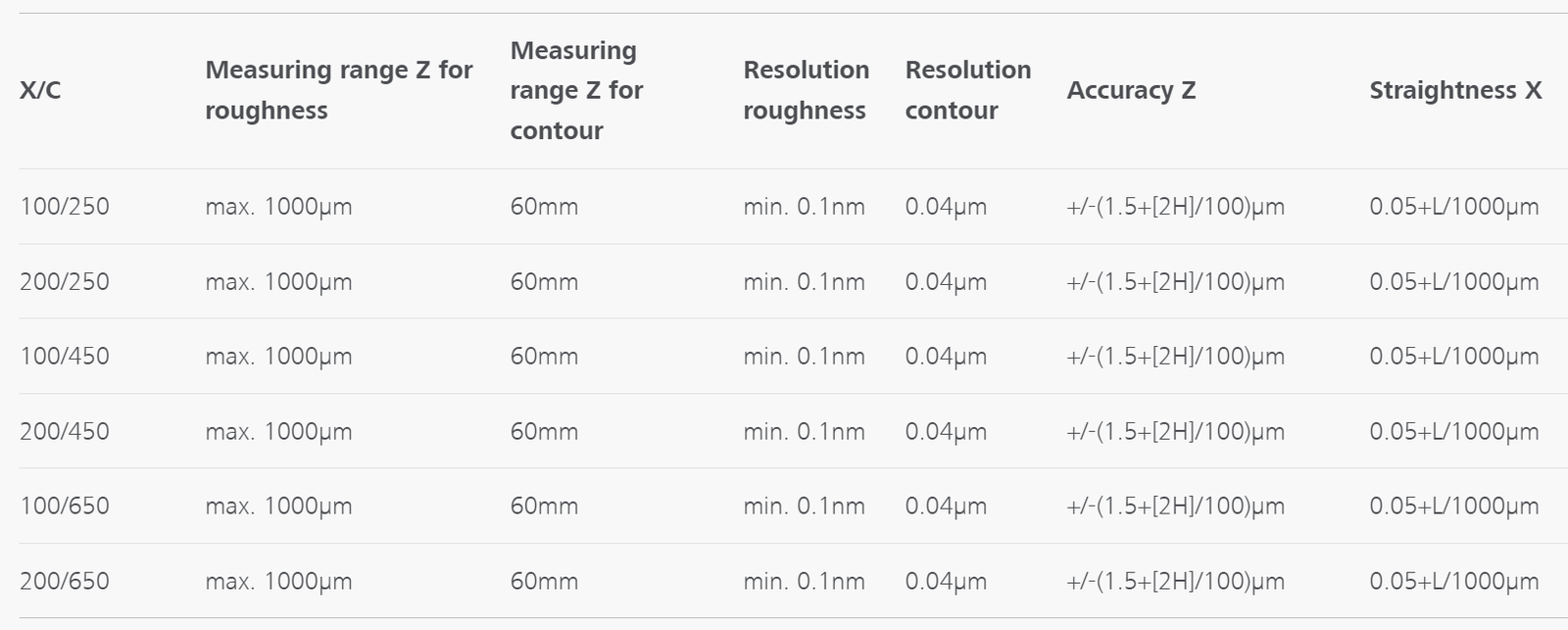

Datos técnicos para la serie SURFCOM NEX
Tome Acción
Encontremos una solución personalizada para su aplicación

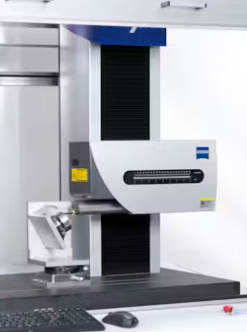

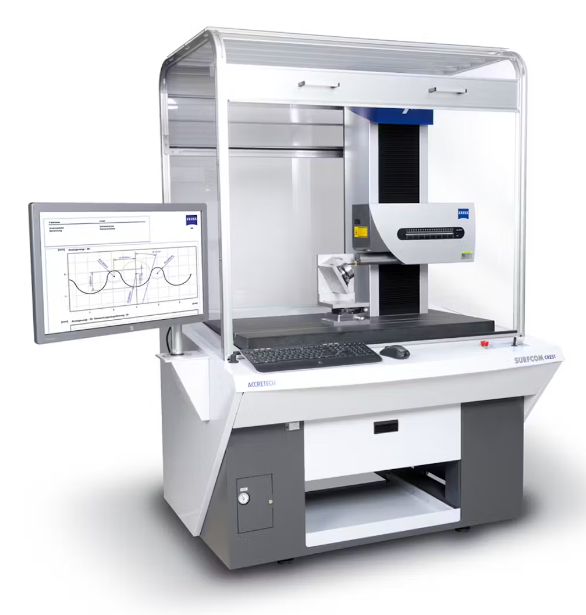

SURFCOM CREST
SURFCOM CREST
Para mediciones de contorno y superficie, maquina de referencia CNC
Donde la precisión y el rendimiento son vitales, SURFCOM CREST muestra su tecnología donde se requiere precisión y rendimiento: en los sectores automotriz, ingeniería mecánica y tecnología médica.
SURFCOM CREST
Ventajas
- Mide rugosidad y contornos en una sola pasada
- Error de rectitud del controlador de seguimiento: 0,05 + (3L/10.000) µm; 0,11 µm/200 mm
- Bajo error de medición en la dirección X: ± (0,2+L/1.000) µm; ± 0,4 µm a L=200 mm
- Sistema de medición (eje X): escala de difracción
- Sistema de medición (eje Z): interferómetro láser para máxima precisión
- Resolución extremadamente buena del sistema de palpado: 0,31/50 mm
- Más universal y exacto gracias al excelente ratio entre el rango de medición y la resolución: 42.000.000:1
- Elevada velocidad de desplazamiento de hasta 200 mm/s.
- Controlador de seguimiento 200 mm con accionamiento lineal sin contacto patentado
- Mayor flexibilidad gracias al controlador de seguimiento X orientable de aprox. ± 45°
- Gran profundidad de penetración para medir componentes profundos a través de un sistema de palpado cilíndrico
- Medición topográfica opcional
- Base: space-saving DX version
Dinámico, Preciso y Universal
SURFCOM CREST establece nuevos estándares en precisión y velocidad. Esta máquina mide parámetros de superficie y contornos en una sola pasada e impresiona por su excepcional ratio entre el rango de medición y la resolución de 42.000.000:1
Esto permite a SURFCOM CREST medir la más mínima rugosidad de la superficie y contornos en un rango muy amplio, y todo ello en una sola medición. SURFCOM CREST trabaja en el eje Z con un interferómetro láser como sistema de medición, lo que lo hace extremadamente preciso.

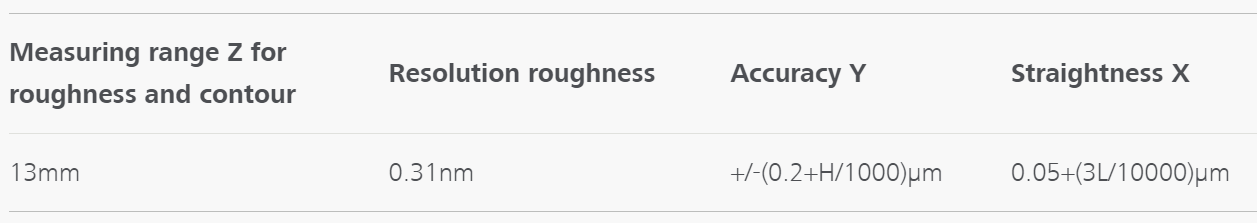

Datos técnicos de SURFCOM CREST
Tome Acción
Encontremos una solución personalizada para su aplicación

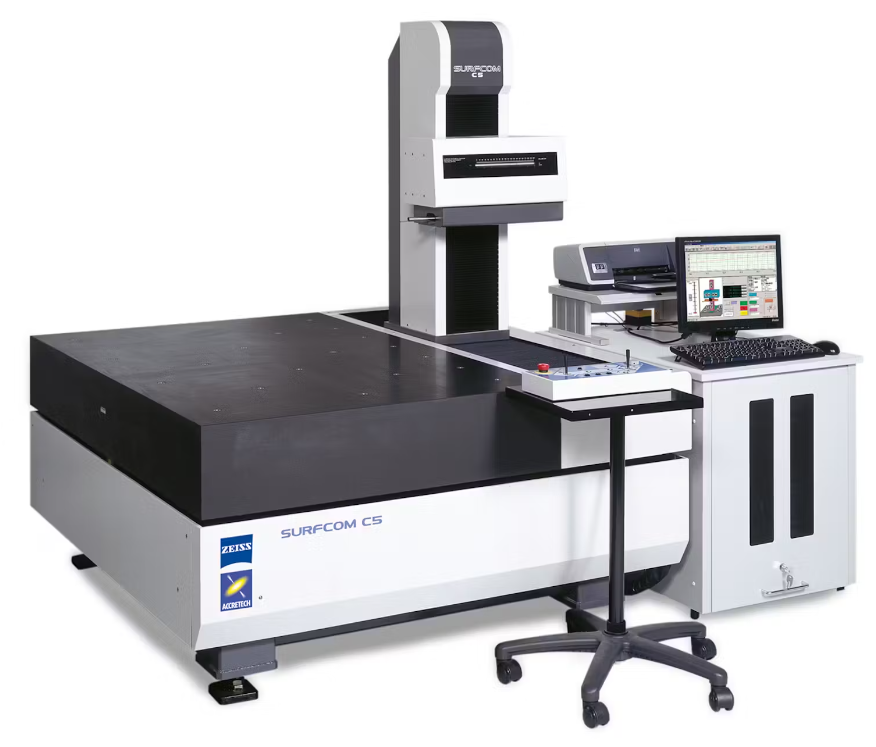

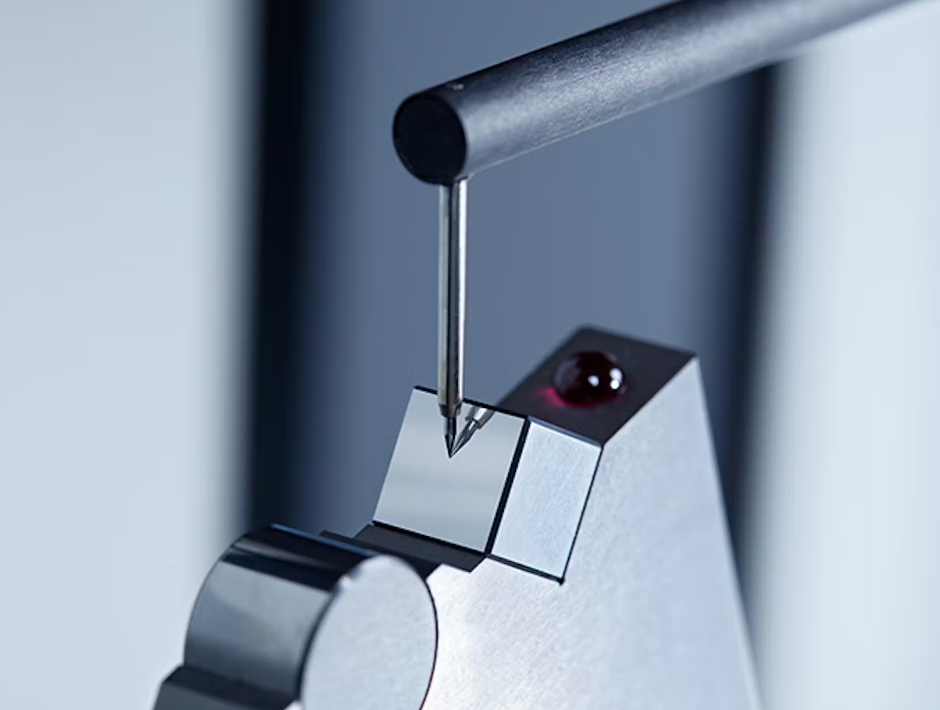

SURFCOM C5
SURFCOM C5
Medición de superficies totalmente automatizada
Diseñado para el control de calidad en la producción de gran volumen, SURFCOM C5 es ideal para realizar mediciones de superficie totalmente automatizadas de componentes de motores
Características
SURFCOM C5
- Rendimiento significativamente superior al de soluciones convencionales
- Altamente flexible: el diseño de la máquina es perfecto para conexiones con sistemas de fijación específicos para componentes
- Mediciones de superficies CNC totalmente automatizadas: más rápidas, más fiables y más económicas gracias a los 5 ejes CNC
- Tiempos de preparación más cortos gracias al controlador de seguimiento Y patentado integrado en el eje X
- Mediciones en todas las direcciones mediante la integración del sensor de rotación
- Considerablemente más rápido, menos mantenimiento y menos vibraciones que con sistemas estándar gracias al accionamiento lineal sin contacto en el eje X
- Velocidades de posicionamiento de 100 mm/s para una eficiencia de medición alta, incluso en componentes de gran tamaño
- Amplio diseño de seguridad, para máxima seguridad del operario y la máquina
- Considerablemente más rápido, menos mantenimiento y menos vibraciones que con sistemas estándar gracias al accionamiento lineal sin contacto en el eje X
