Inspección 3D de alta precisión en sus manos
El escáner láser 3D portátil SHINING 3D ofrece alta precisión y repetibilidad estable. Portátil y eficaz, se adapta a una amplia gama de materiales. No es necesario espolvorear determinadas muestras negras y reflectantes, lo que permite un escaneado directo. Combinado con la fotogrametría, permite inspeccionar y medir rápidamente en 3D piezas de gran tamaño.
Precisión de 0,02 mm
Ofrece resultados de escaneado precisos y reproducibles para piezas grandes y pequeñas.
Acreditación ISO 17025
Nuestro laboratorio de precisión cumple las normas VDI/VDE 2634 Parte 3, ISO 10360 y está acreditado según ISO/IEC 17025.
Fotogrametría de vídeo (VPG)
Alcanza una notable precisión volumétrica de hasta 0,02 mm + 0,015 mm/m.
Rápida velocidad de escaneado
La integración de algoritmos avanzados con hardware de primera calidad proporciona una experiencia de escaneado rápida y sin problemas.
FreeScan UE Pro2
Encontremos una solución personalizada para su aplicación
Características principales

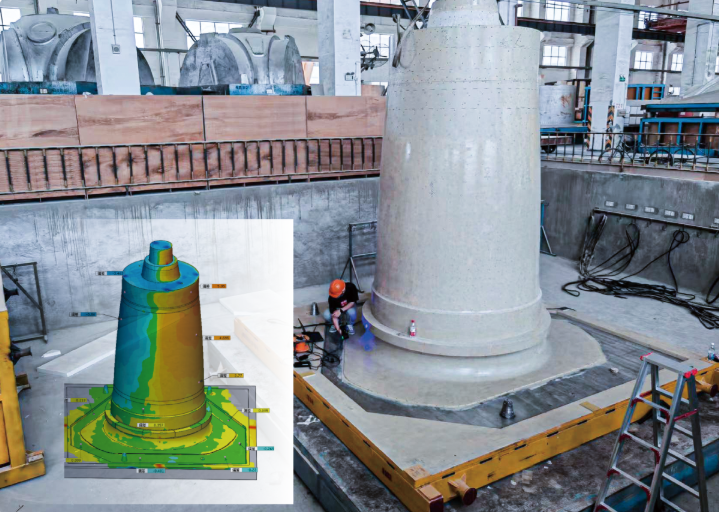

Fotogrametría de vídeo (VPG)
La serie FreeScan de escáneres láser 3D ofrece una impresionante precisión volumétrica de hasta 0,02 + 0,03 mm/m.
Y con la ayuda de la barra de escala magnética, la función de fotogrametría de SHINING 3D la reduce a una notable precisión volumétrica de hasta 0,02 + 0,015 mm/m, garantizando resultados precisos y fiables para sus necesidades de medición de precisión.

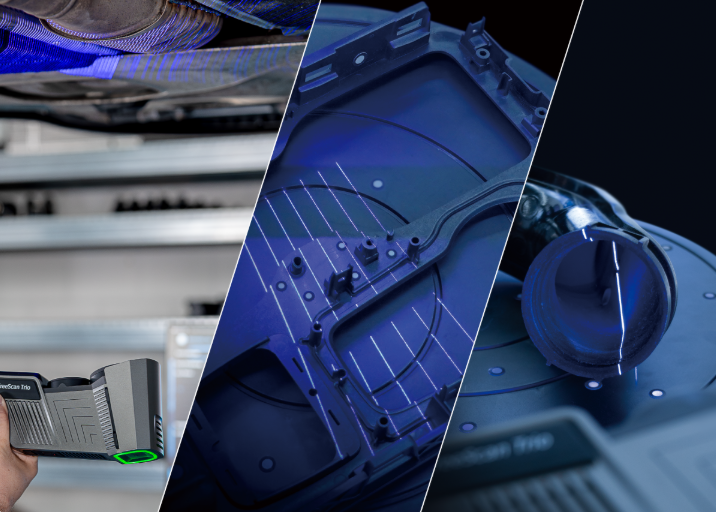

Múltiples modos de exploración
La serie de escáneres láser FreeScan 3D ofrece un modo de una sola línea, un modo con 7 líneas paralelas y otro con hasta 98 líneas cruzadas. Estos modos permiten abordar proyectos muy diversos en todo tipo de industrias, lo que confiere al escáner la versatilidad que ya es habitual en todos los productos SHINING 3D. Con marcadores, todos estos modos alcanzan una precisión de hasta 0,02 mm.
Precisión garantizada
Con un laboratorio de precisión que cumple las normas VDI/VDE 2634 Parte 3, ISO 10360 y está acreditado según ISO/IEC 17025, SHINING 3D garantiza que sus escáneres láser 3D de metrología se someten a rigurosas pruebas. Cumplimos las normas más estrictas de gestión de laboratorios de calibración y poseemos los conocimientos técnicos necesarios para garantizar que nuestros productos de medición 3D cumplen sistemáticamente sus especificaciones técnicas.

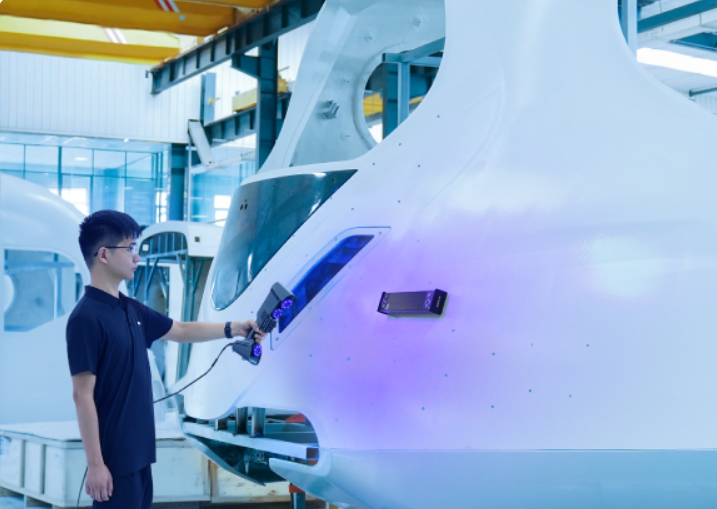

INSPECCIÓN EN MOVIMIENTO
La metrología 3D de SHINING lleva la medición de precisión de los laboratorios aislados directamente a la planta de producción y más allá, lo que permite garantizar la calidad en tiempo real en todas las fases de la producción.
FreeScan Combo Series
Encontremos una solución personalizada para su aplicación
FreeScan Combo Series
Escáner portátil de metrología de nivel básico con una combinación de láser azul y luz infrarroja para diversos escenarios de escaneado 3D industrial.
Exactitud de escaneo
0,02 mm
Exactitud volumétrica
0,02 + 0,015 mm/m
Velocidad de escaneo
3.600.000 puntos/s (FreeScan Combo+)
1.860.000 puntos/s (FreeScan Combo)
Distancia entre puntos
0,05 ~ 10 mm
FOV máximo
520 x 510 mm
Adaptabilidad a materiales
Normal / Oscuro / Reflejo
Tipo de fuente luminosa
Láser + VCSEL infrarrojo
Modo de alineación
Alineación de elementos / Alineación con marcadores
FreeScan UE Pro2
Encontremos una solución personalizada para su aplicación

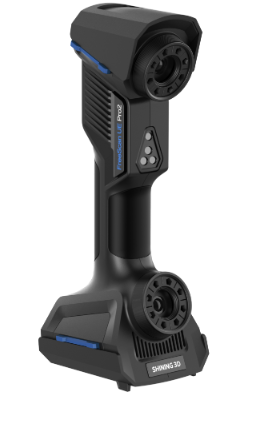

FreeScan UE Pro2
FreeScan UE Pro2 es un escáner 3D inalámbrico caracterizado por su velocidad ultrarrápida. La versatilidad en sus modos de escaneo y su ligereza lo convierten en el aliado perfecto para procesos de inspección.
Exactitud de escaneo
0,02 mm
Exactitud volumétrica
0,02 + 0,015 mm/m
Velocidad de escaneo
3.460.000 puntos/s
Distancia entre puntos
0,01 ~ 10 mm
FOV máximo
600 x 550 mm
Adaptabilidad a materiales
Normal / Oscuro / Reflejo
Tipo de fuente luminosa
Láser
Modo de alineación
Alineación con marcadores
FreeScan Trio
Encontremos una solución personalizada para su aplicación

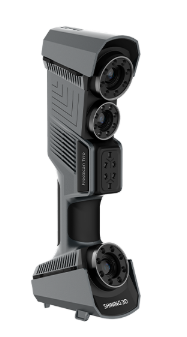

FreeScan Trio
Escáner portátil de metrología con 98 líneas láser rápidas. Diseñado para el escaneo sin marcadores. Tanto si necesitas velocidad como precisión en ensamblajes pequeños o grandes, el FreeScan Trio es el aliado perfecto para todos tus proyectos.
Exactitud de escaneo
0,072 mm
Exactitud volumétrica
0,072 + 0,012 mm/m
Velocidad de escaneo
4.600.000 puntos/s)
Distancia entre puntos
0,5 ~ 10 mm
FOV máximo
2600 x 2200 mm
Adaptabilidad a materiales
Normal / Oscuro / Reflejo
Tipo de fuente luminosa
Láser
Modo de alineación
Alineación de elementos / Alineación con marcadores
FreeScan UE Nova
Encontremos una solución personalizada para su aplicación

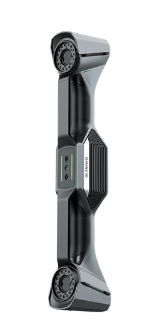

FreeScan UE Nova
Escáner metrológico inalámbrico para un mayor alcance
Exactitud de escaneo
0,02 mm
Exactitud volumétrica
0,02 + 0,015 mm/m
Velocidad de escaneo
3.010.000 puntos/s
Distancia entre puntos
0,01 ~ 3 mm
FOV máximo
650 x 580 mm
Adaptabilidad a materiales
Normal / Oscuro / Reflejo
Tipo de fuente luminosa
Láser
Modo de alineación
Alineación de elementos / Alineación con marcadores
Qué puede hacer con estos escáneres láser 3D
Descubra cómo la integración de nuestros escáneres en su flujo de trabajo puede mejorar la eficacia y ayudarle a obtener resultados extraordinarios.
Mercado posventa del automóvil
Desde la fabricación hasta la instalación, ofrecemos a las empresas la posibilidad de replicar piezas con precisión, crear prototipos rápidamente y personalizar de forma eficaz. Mejore sus operaciones de posventa con nuestra tecnología de vanguardia para obtener una calidad y un rendimiento superiores.
Inspección 3D
El escaneado 3D de alta precisión permite una inspección rápida de las piezas, al tiempo que proporciona conjuntos de datos extremadamente completos para su análisis y comparación.
Educación e investigación
Desde lecciones interactivas hasta documentación precisa, nuestros escáneres potencian la innovación y una comprensión más profunda en todas las disciplinas.
Industria digital
Los modelos 3D de alta calidad pueden utilizarse para efectos especiales, comercio electrónico, desarrollo de videojuegos, realidad virtual y mucho más.
Fabricación
Los escáneres láser 3D optimizan la fabricación en las industrias de fundición, minería, moldeado y arcilla. Nuestra tecnología garantiza la precisión, mejora el control de calidad y facilita la personalización.
Industria del molde
Desde el control de calidad hasta la creación de prototipos, los escáneres láser 3D garantizan a los fabricantes resultados superiores con rapidez y precisión.
Ingeniería inversa
La ingeniería inversa con escáneres 3D consiste en capturar los datos de un objeto, crear un modelo digital, analizarlo, realizar modificaciones y utilizarlo para la creación de prototipos o la fabricación. Acelera el desarrollo de productos, mejora la calidad, permite la personalización y mejora la sustitución de piezas heredadas.
Diseño y arte
Al permitir a los diseñadores capturar sin esfuerzo objetos del mundo real, el escaneado 3D agiliza la creación de prototipos e impulsa el desarrollo de productos. Desde el diseño industrial al modelado arquitectónico, esta tecnología está redefiniendo la forma en que los diseñadores dan vida a los conceptos.
INSPECCIÓN EN MOVIMIENTO
La metrología 3D de SHINING lleva la medición de precisión de los laboratorios aislados directamente a la planta de producción y más allá, lo que permite garantizar la calidad en tiempo real en todas las fases de la producción.
FreeScan UE Pro2
Encontremos una solución personalizada para su aplicación
Software Compatible
Datos técnicos
Tu confianza, nuestra marca
200K+
escáneres 3D vendidos en todo el mundo
400+
patentes autorizadas
20
años de experiencia
Timmy Schramm
OKM 3D
Lo que realmente aprecio del FreeScan Omni es que incorpora un módulo de inspección, incluyendo informes, solo sacarlo de la caja facilita enormemente todo el proceso. Con el mapa de colores, puede ver al instante si la pieza cumple las especificaciones. Es mucho más rápido y ágil que los flujos de trabajo tradicionales
Antonio Weixler
Ing. de Proyectos KE-TEC Gmbh
FreeScan Omni es el primer escáner de mano que hemos visto que puede funcionar completamente sin una PC y al mismo tiempo, ofrece un rendimiento comparable al de un dispositivo conectado a una estación de trabajo. Para una empresa como la nuestra, ser ágil es esencial.
Bradley Jack
Cero3D
Hoy hemos probado FreeScan Omni pasando por todo el flujo de trabajo, desde escanear una pieza, inspección, hasta generar un informe de inspección listo para compartir con gerentes y clientes. Todo funcionó a la perfección. Lo que realmente destacó es que todo el proceso esta integrado en el propio escáner, todo se hace en un solo lugar, directamente en el dispositivo.
Dr. Christian Höhl
Sparkel Gmbh
Estoy realmente impresionado de que un dispositivo portátil tenga la potencia de cálculo necesaria para escanear y ofrecer resultados en directo. Es increíblemente cómodo, no tener que ir y venir a un ordenador para analizar es un cambio de juego. Simplemente fusiona. Sencillo y eficaz.
